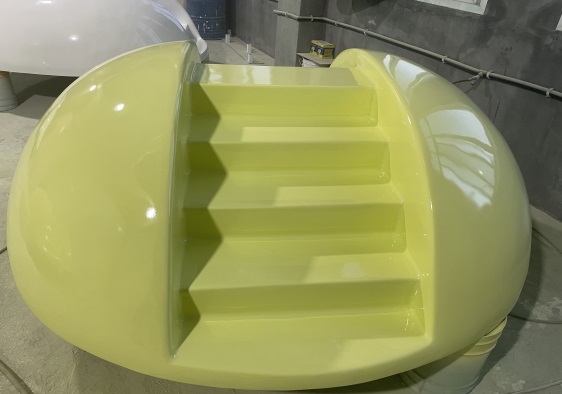

公共設施中的玻璃鋼坐凳需兼顧功能性、耐久性與安全性（xìng），以下是其設（shè）計（jì）、生產（chǎn）及維（wéi）護的關鍵要點：
　　一、材料（liào）性能（néng）核心要求
　　力學強度
　　彎曲強度：≥300MPa（遠高於普通塑料），需通過ASTM D790標準（zhǔn）測試。
　　層間剪切（qiē）強度：≥50MPa，避免長期使用分層開裂。
　　增強方案：采用玻璃纖維（wéi）纏繞工藝（角度±45°交叉鋪層），提升抗衝擊性。
　　耐候性
　　紫外（wài）線防護：添加2%-3%納米TiO₂，戶外使用5年色差ΔE≤3（參照GB/T 1766標（biāo）準）。
　　冷熱循環：通過-40℃至80℃、100次循環測試，表麵無裂紋。
　　耐化學（xué）腐蝕
　　抵（dǐ）抗酸雨（pH=3）、融雪（xuě）劑（NaCl濃度5%）侵蝕，48小時浸泡後（hòu）質量損失＜0.5%。
　　二、結構設計要點
　　人體工程學
　　座麵（miàn）尺寸：寬400-450mm，深380-420mm，前（qián）緣R15mm倒角（避免大腿壓迫）。
　　靠背角度：100°-110°，腰部支撐區曲率半徑≥300mm。
　　無障礙設計：座（zuò）高420-450mm（符合ADA標準），預留15mm懸空區方便輪（lún）椅接近。
　　連接方式
　　金屬嵌件：預埋304不鏽鋼螺套，抗（kàng）拉強度≥800N（避免螺栓鬆動）。
　　榫卯（mǎo）結構：模塊化拚接時采用燕尾榫，接觸麵塗改性環氧膠（剪切強度≥15MPa）。
　　防滑處理
　　座麵蝕刻0.5mm深菱形紋（wén）路，濕態摩擦係數≥0.6（參照DIN 51130標準）。
　　三、安全與環保規範
　　防火性能
　　達到B1級（jí）難燃（氧（yǎng）指數≥32%），燃燒增長速率（lǜ）指數FIGRA≤250W/s。
　　添（tiān）加磷氮係阻燃（rán）劑，避（bì）免使用（yòng）含鹵素材料。
　　邊緣處理
　　所有外露邊角倒（dǎo）圓角R≥3mm，使用CNC數控銑削（xuē）加工（公差±0.2mm）。
　　環保合規
　　VOC釋放量＜0.5mg/m³（符合GB 18584標準），使用水性（xìng）膠衣替代溶劑型（xíng）。
　　四（sì）、製造（zào）工藝控製
　　模具精度
　　采用五軸加工中心製作模（mó）具，型麵粗糙度Ra≤0.8μm，確保坐凳表麵光潔度。
　　固化工藝
　　真空導入（rù）成型（VIP）工藝，樹脂含量控製在35%-40%，減少孔隙率（≤2%）。
　　後固（gù）化處理：80℃保溫4小時，消除內應力。
　　色牢度控製
　　膠衣層添加有機顏料，耐人工氣候（hòu）老化1000小時（GB/T 1865標準），色牢度≥4級。
　　五、安（ān）裝與維護方案
　　基礎固定
　　混凝土（tǔ）基礎深度≥600mm，預埋M16化學錨（máo）栓，抗拔力≥20kN。
　　彈性減震墊：座麵與基礎間鋪設5mm厚氯（lǜ）丁橡（xiàng）膠，緩衝衝擊力。
　　日常維（wéi）護
　　清潔周期（qī）：每月清水衝洗，每季度中性洗滌劑擦拭。
　　修複方案（àn）：局部損傷采用雙組份環氧膩子修補，24小時固化後水磨（mó）至（zhì）原狀。
　　全生命周期管理
　　設計壽命15年，關鍵節點檢查周期：
　　第5年：檢查（chá）所有連接件緊（jǐn）固度
　　10年：評估結構完整性（超聲波無（wú）損檢測）
　　六、創新應用方向
　　智能集成
　　嵌入太陽能充電板（功率5W），座麵下方預留無（wú）線（xiàn）充電模塊空間。
　　壓力傳感器聯網，實時監測使用頻率輔助設（shè）施管理（lǐ）。
　　生（shēng）態設計
　　中空結構填（tián）充相變材（cái）料（PCM），夏季座麵（miàn）溫度降低5-8℃。
　　表麵光催化塗層（TiO₂基），分（fèn）解汙染物（wù）（NOx去除率≥60%）。
　　通（tōng）過上述技術要點實（shí）施，玻璃鋼坐凳可實現公共（gòng）設施所需的高耐久性（15年+）、低維護成本（年維護費≤初始造價5%）及環境適配（pèi）性，成為現代城市家具的優選方案。
